- Отводы 45° и 90° (наш артикул FP-45Ti)
- комплект прямой трубы FP-21Ti длиной 2,1 м
- Высокотемпературный силиконовый герметик 600 °C
- Sharpie + 120 мм коронка (металл)
- Валик или отвертка для трубного шва
- Кожаные перчатки (никогда не полиэстеровые)
------------------------------------------------
2. Безопасность прежде всего — когда НЕ устанавливать
- Ветер >25 км/ч⁻¹ – риск наклона трубы
- Полиэстеровый холст с номинальным значением <400 °C — замените на арамидный материал
- Крытый склад – без вентиляции накапливается угарный газ
------------------------------------------------
3. Выбор правильного диаметра трубы
Правило: для 1 кВт требуется ≈8 см² площади выходного отверстия.
Плита мощностью 5 кВт → труба ∅60 мм (28 см²)
Плита мощностью 9 кВт → труба ∅75 мм (44 см²)
Несоответствие снижает эффективность на 12 % и увеличивает выбросы CO.
------------------------------------------------

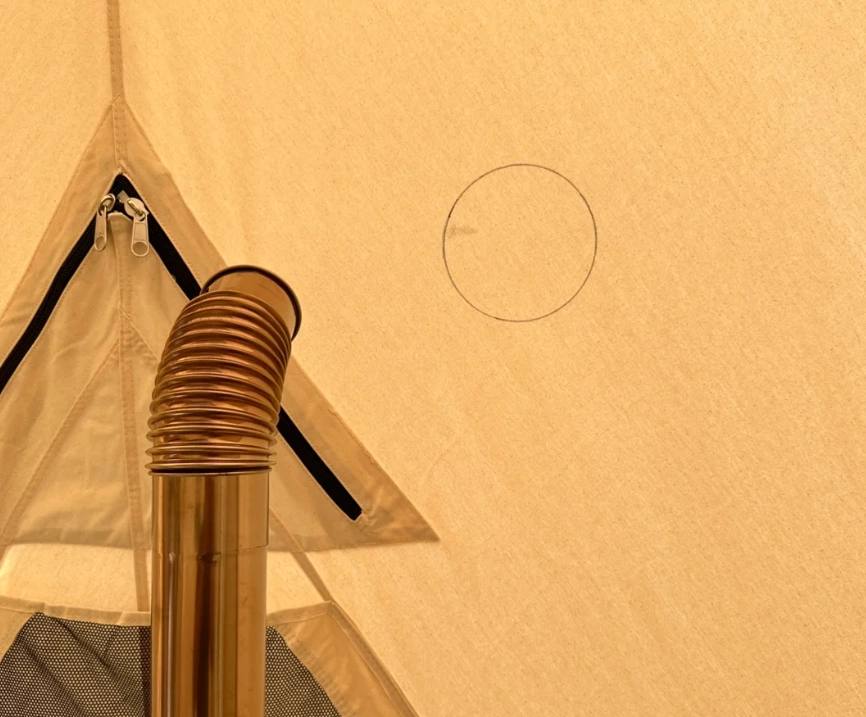

4. Разметка и резка домкрата
Шаг 1: Установите палатку, натяните оттяжки.
Шаг 2: Отмерьте 45° вверх по склону от вершины (преобладает дождевая вода). Отметьте центр.
Шаг 3: Вырежьте кольцевую пилу 120 мм для трубы ∅75 мм; оставьте край 5 мм для заклепок.
Шаг 4: Пришейте огнестойкую арамидную заплатку (входит в наш FP-KIT) вокруг пореза — она предотвращает распускание.
------------------------------------------------

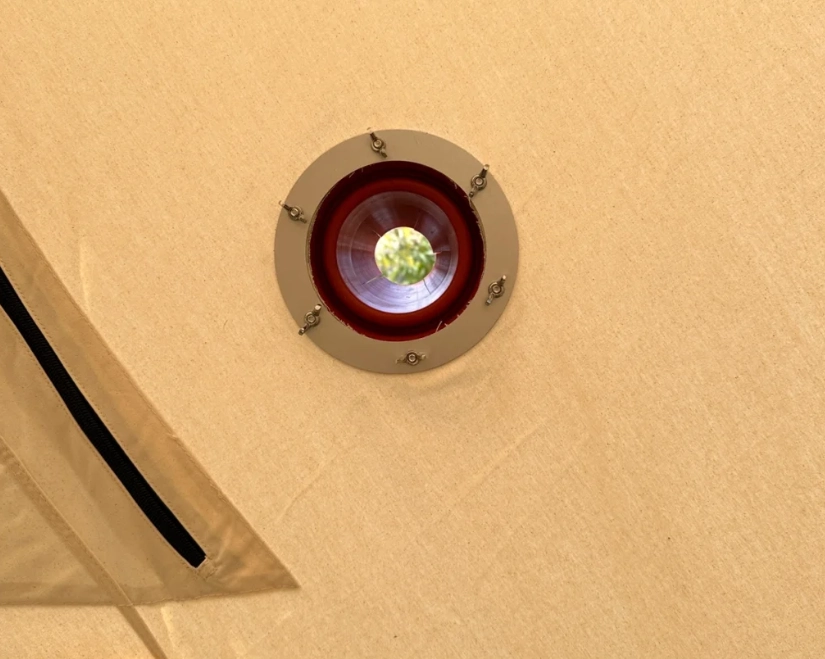

5. Герметизация воротника (Видео 45 сек.)
- Проденьте нержавеющую ошейник через брезент.
- Задний фланец 15 мм, 6 заклепок.
- Нанесите с обеих сторон слой высокотемпературного силикона диаметром 6 мм.
- Дайте затвердеть в течение 30 минут перед тем, как вставить трубу.
|
|
|
|
------------------------------------------------

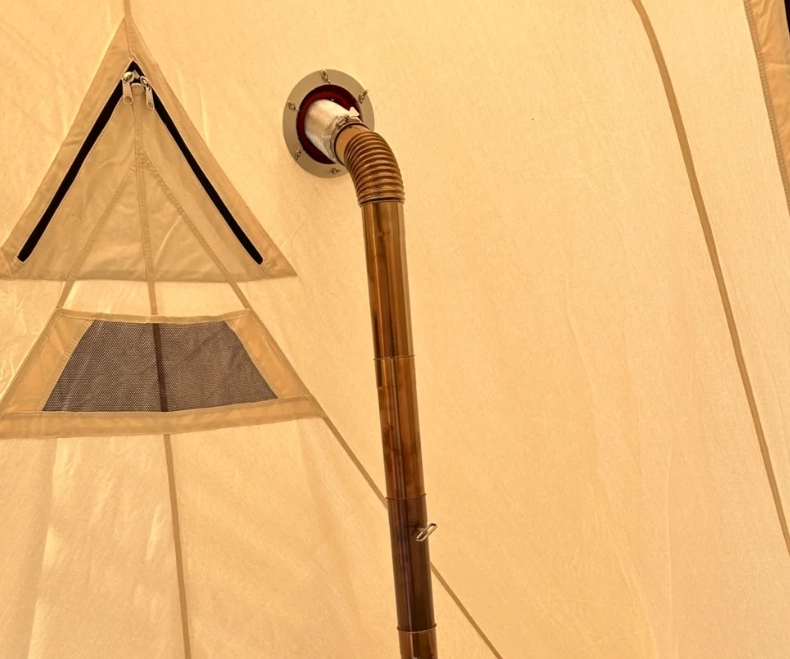

6. Сборка секций труб
Совет: нахлест должен составлять минимум 30 мм на каждый стык — это предотвращает усадку и повышает устойчивость.
Выгравированная лазером линия совмещения гарантирует 0° скручивания каждый раз (наше обновление 2025 года).
Рулонный шов обращен в сторону, противоположную ветру → на 7 % меньше капель креозота.
------------------------------------------------
7. Установка искрогасителя и дождевого колпака
Сетка с размером ячеек 0,8 мм улавливает 95 % углей размером >0,7 мм.
Шарнир дождевого колпака должен открываться на 110°, чтобы горячий газ выходил вертикально — это предотвращает «обратный поток» при открытии двери.
------------------------------------------------

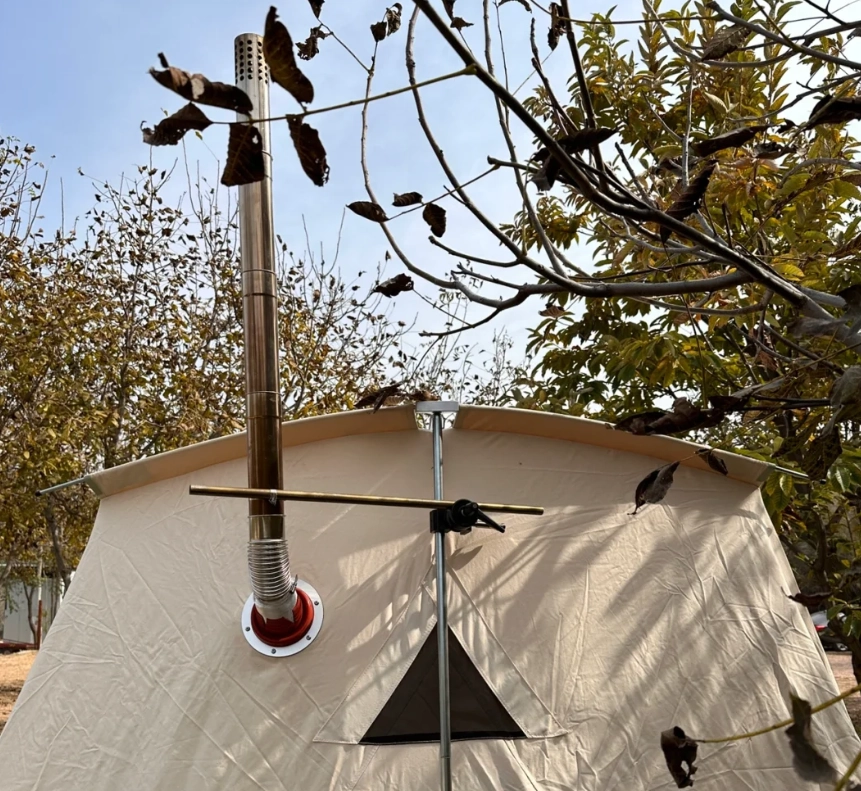

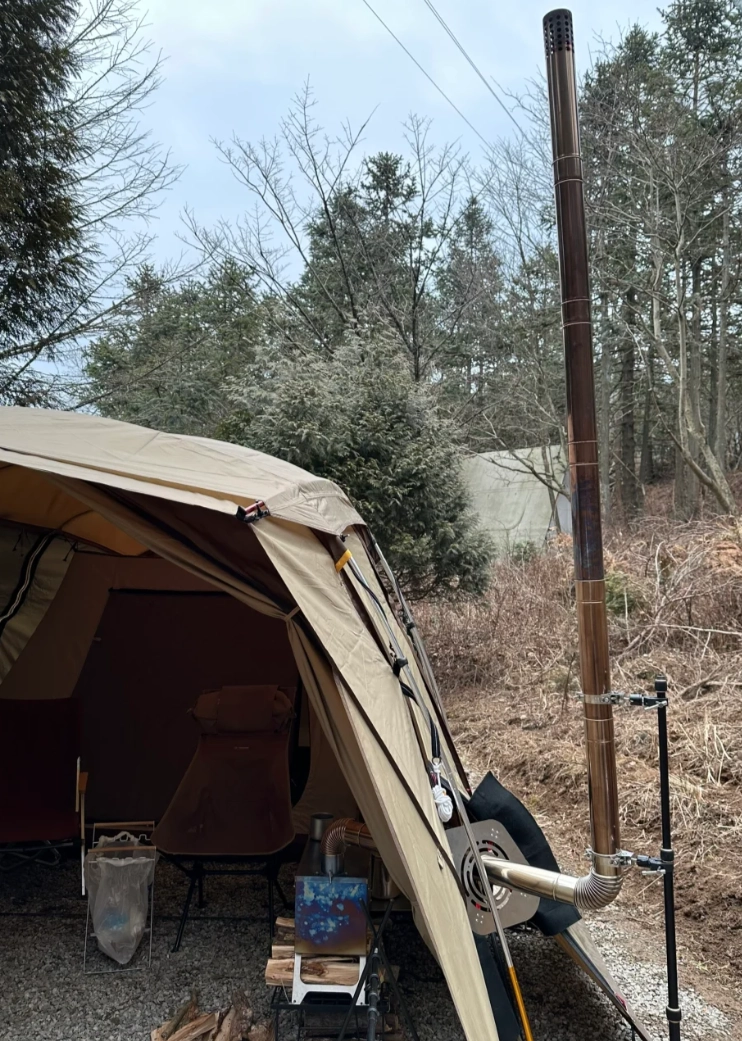

8. Растяжки и ветровые укрепления
Используйте кевларовый шнур толщиной 2 мм, шаг 120°, натяжение 15 Н.
Предотвращает раскачивание трубы, приводящее к усталости полотна через 3 часа.
Добавьте пружинный зажим (в комплекте) — шнур отсоединяется при порыве ветра 40 Н, бережет ткань палатки.
------------------------------------------------
9. Тест на обжиг при первом свете
Разжечь растопку весом 0,5 кг, открыть заслонку на 100 %.
Цель: температура поверхности 250 °C в течение 20 мин — полимеризует силикон, устанавливает память прокладки.
Датчик CO <50 ppm внутри палатки = ПРОЙДЕНО.
------------------------------------------------
10. Техническое обслуживание и упаковка
- Осторожно постучите по трубе, выбросьте летучую золу.
- Протрите внутреннюю часть тряпкой, смоченной уксусом, высушите, сверните в жгут размером 25 × 8 см.
- Хранить в пакете-тюбике Ti – вес 90 г, цена DDP 12 $.
------------------------------------------------
11. Распространенные ошибки
- Неправильный угол наклона домкрата → капли дождя попадают на плиту
- Отсутствие перекрытия → труба разделяется при 300 °C
- Полиэстеровая нить → плавится, отверстие увеличивается
------------------------------------------------
12. Заказ запасных частей DDP
Отдельный отвод, прокладка или полный комплект длиной 2,1 м — отправляем DDP в США/ЕС в течение 5–7 дней. Минимальный заказ для оптовой партии — 50 комплектов, FOB или DDP Amazon FBA.
